一、導軌式電能表行業介紹

隨著經濟的飛速發展，各行各業對電的需求越來越大，電力資源緊缺和不同時間用電量不均衡的現象依然嚴重。隨著智能電網建設的進一步推進，電子式電表將呈現出完全取代感應式電表的趨勢，并逐步向“智能電表”過渡。目前的電能表在軟件中采用多種抗干擾和容錯技術，如交流采樣中的傅里葉快速濾波技術、基于A/D轉換和DSP數據處理技術測量技術、軟件誤差校準技術、開關量輸入的延時復選濾波技術等，以提高整機的抗干擾能力。

二、導軌式電表產品概述：

 電力計量類儀表適用于低壓計量的交流電參數及有功電度、無功電度，具有測量精度高、性能穩定可靠、長壽命、體積小、重量輕、功耗低、操作簡便、易于實現管理功能的擴展、一表多用等特點?？蓮V泛應用于電力行業的電能測量及用電自動化管理領域，如樓宇、商場、會展中心、學校、機場、港口、工廠、寫字樓及公共設施等場所。

導軌式安裝電能表是我公司集多年的電表設計經驗，所推出的一款微型智能電能表，它用于380V/220V終端照明系統，采用標準DIN35mm導軌式安裝，結構模數化設計，寬度與微型斷路器匹配，可方便安裝于照明箱內。

電表采用LCD顯示，測量電能及其它電參量，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能?？捎肦S485通訊接口與上位機實現數據交換。

導軌式安裝電能表具有體積小巧、精度高、可靠性好、安裝方便等優點，性能指標符合國標GB/T 17215、GB/T 17883和電力行業標準DL/T614對電能表的各項技術要求，適用于政府機關和大型公建中對電能的分項計量，也可用于企事業單位作電能管理考核。

三、產品執行標準：

符合GB/T17215.321-2008和IEC62053-21國際標準中1級和2級靜止式交流有功電能表相關技術要求。采用LCD顯示，具有電能脈沖輸出功能；可用RS485通訊接口與上位機實現數據交換，方便了用電自動化管理。采用微電子技術計量電能，電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號。該產品適應電壓范圍寬、可靠性高、壽命長、精度高、功耗低，并且具有防竊電等功能。

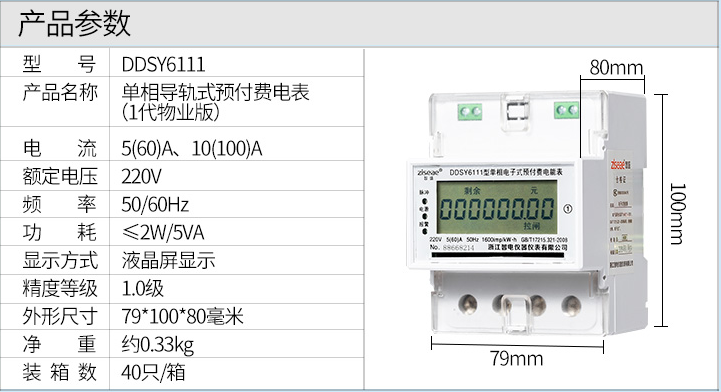

四、規格和主要技術參數

1、規格型號

規格 型號	精度等級	電壓規格 (V)	電流規格（A）
DDSY6111	1.0	220	5（60）  10（100）

2、主要技術參數：

a、基本誤差:

負載電流	功率因數	百分?jǐn)?shù)誤差限（％）
0.05Ib≤I<0.1Ib	1.0	±1.0
0.1Ib≤I≤Imax		±0.6
0.1Ib≤I<0.2Ib	0.5（滯后）      0.8（超前）	±1.0
0.2Ib≤I≤Imax		±0.6

b、氣參數（參比條件）：

起動電流： 0.4 % Ib

功耗：電壓線路<1.0W，3.0VA；

電流線路 < 1.0VA

潛動：具有邏輯防潛動電路

電壓范圍：  220V±10%

工作溫度范圍：-25℃~ +65℃

五、安裝與使用

   1、電表在出廠時經檢驗合格，并加封鉛印，可安裝使用，如無鉛封或貯存過久，應請有關部門重新校驗加封，方可安裝使用。

   2、電表應安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上，電表高度約1.8m左右。

   3、按圖一、圖二安裝和接線，擰緊接線螺釘，并緊固端鈕盒內連接板。

   4、經互感器接入式電表其示數須乘以變比后，才是實際電能數。

   5、一表一卡：用戶持有的IC卡不能互換，遺失時應到供電部門(售電處)補購一張。

 6、購電準備：購電前，用戶須將IC卡插入卡座一次，便于將表內數據送回計算機數據庫。

   7、購電方式：售電時，將IC卡插入IC卡讀寫器，同時操作計算機，將用

戶編號、預購電量、報警電量、限容方式及限容功率等加密寫入IC卡。

   8、電卡使用：將購電卡插入卡座內，如是有效購電卡，則電表自動將數據讀入表內，LCD表顯示屏依次顯示：剩余金額、購電金額、總購金額、總用電量、用戶編號、常數，拔卡請妥善保存。

   9、運行顯示：電表運行過程中，輪流顯示表內剩余金額、購電金額、總購金額、總用電量、用戶編號、常數。

10、超容報警：電表運行過程中，如果“報警指示燈”快速閃爍顯示，則警告用戶已超容用電。如該電表被設置為超容斷電限容方式，則超容用電60秒后，將拉閘3分鐘；如用戶插卡響應可立即恢復供電。

11、 囤積限量：如果購電量＋剩余電量>囤積限量（10000kWh)，則購電量不讀入，顯示器顯示“Error=10”提示，卡內電量仍有效。

  12、 預警提醒：當表內剩余電量小于“聲光報警電量”時，“報警指示燈”將閃爍（間隔為1秒）顯示提醒用戶購電。

13、 斷電警告：當表內剩余電量小于“拉閘報警電量”時，“報警指示燈”常亮，液晶上顯示“拉閘”提示符，繼電器拉閘，此時用戶可以將購電卡插入電表一次，電表會合閘，“報警指示燈”繼續常亮，此時用戶應將快去供電部門購電，以免不能及時購電而無法用電。如果拉閘后找不到本表IC卡，可借用鄰居IC卡插入，以恢復供電。

14、 購電提醒：當表內剩余電量小于“報警電量”時，“報警指示燈”將常亮提醒。

15、 故障申報：剩余電量顯示為零或負值時，顯示“拉閘”提示符，如電表仍繼續運行，用戶應立即購電，并主動向供電部門反映情況。
